|| 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면,  경적을 울리고 전진하기

틈틈히 마퀸플러스 & 허스키렌즈 튜토리얼 문서를 보고 연습한 끝에 필수 미션을 할 수 있게 되었다. 영어로된 문서이지만, 그림들만 봐도 의미는 대충 알 수가 있다. 최근에 아이씨뱅큐에서 '마이크로비트 마퀸으로 배우는 AI세상' 책을 출판했다. 한글로 된 책이 필요하다면 '마이크로비트 마퀸으로 배우는 AI세상'이 제격인거 같다.

처음에는 복잡해 보였지만 필요한 기능을 정리해 보니 몇 개의 블록으로 간단하게 필수 미션을 완료하게 되었다. 필수 미션 시작하자!

|| 준비물

• TAG : apriltag

허스키렌즈에서 인식 할 수 있는 TAG는 apriltag중 tag36h11이다. 어느 정도의 흰색 바탕이 필요하다. 프린터로 출력하여 여백을 충분히 주고 자른다. 사진에서는 TAG를 고정하기 위해 샤오미 배터리와 USB LED램프롤 사용 했다. TAG를 고정할 수 있는 것이면 어떤것이든 좋다.

• 마퀸 플러스, 허스키렌즈

최신 펌웨어 버전 V0.53은 tag 인식이 안되는 부분이 있어 V0.51로 사용한다.

• 마이크로비트 V1, V2, 휴대용 배터리
• 정지선

검정패드를 이용하여 정지선으로 사용한다.

|| 전체적인 프로그램 구상을 순서도로 표현하기

반응 프로그램(이벤트)을 순서도로 표현하기에는 조금 부족한다. 프로그램을 순서도로 그리는게 함정이지만(힘들지만)^^ 순서도 대로 프로그램을 작성하니 헤매지 않고 좋다.

| 주행

2개의 마이크로비트를 가지고 라디오 기능을 이용하여 R/C CAR 프로그램을 작성한다. 가속도 센서의 'XXX 감지하면 실행' 블록을 사용하여 '앞으로', '뒤로', '왼쪽으로', '오른쪽으로', '정지' 기능을 리모트 컨트롤에 구현하고 '라디오 수신하면 실행' 블록을 이용하여 마퀸플러스에 구현한다.

| 정지선인식

마플 플러스에 있는 적외선 센서(2개 이상)를 이용하여 정지선(검은색 패드)을 인식한다.

| 정지

| TAG 인식

아래의 블록을 이용하여 TAG가 인식되었는지 알 수 있다.

| 경적 울리기

도솔도레미레도솔 라파라도파미레도 시솔시레솔파미레 미솔레솔도~ 이걸로 정했다. 서울메트로 승강장 내 열차 진입음이다.

|| 마퀸 플러스 & 허스키렌즈 & 마이크로비트 조립하기

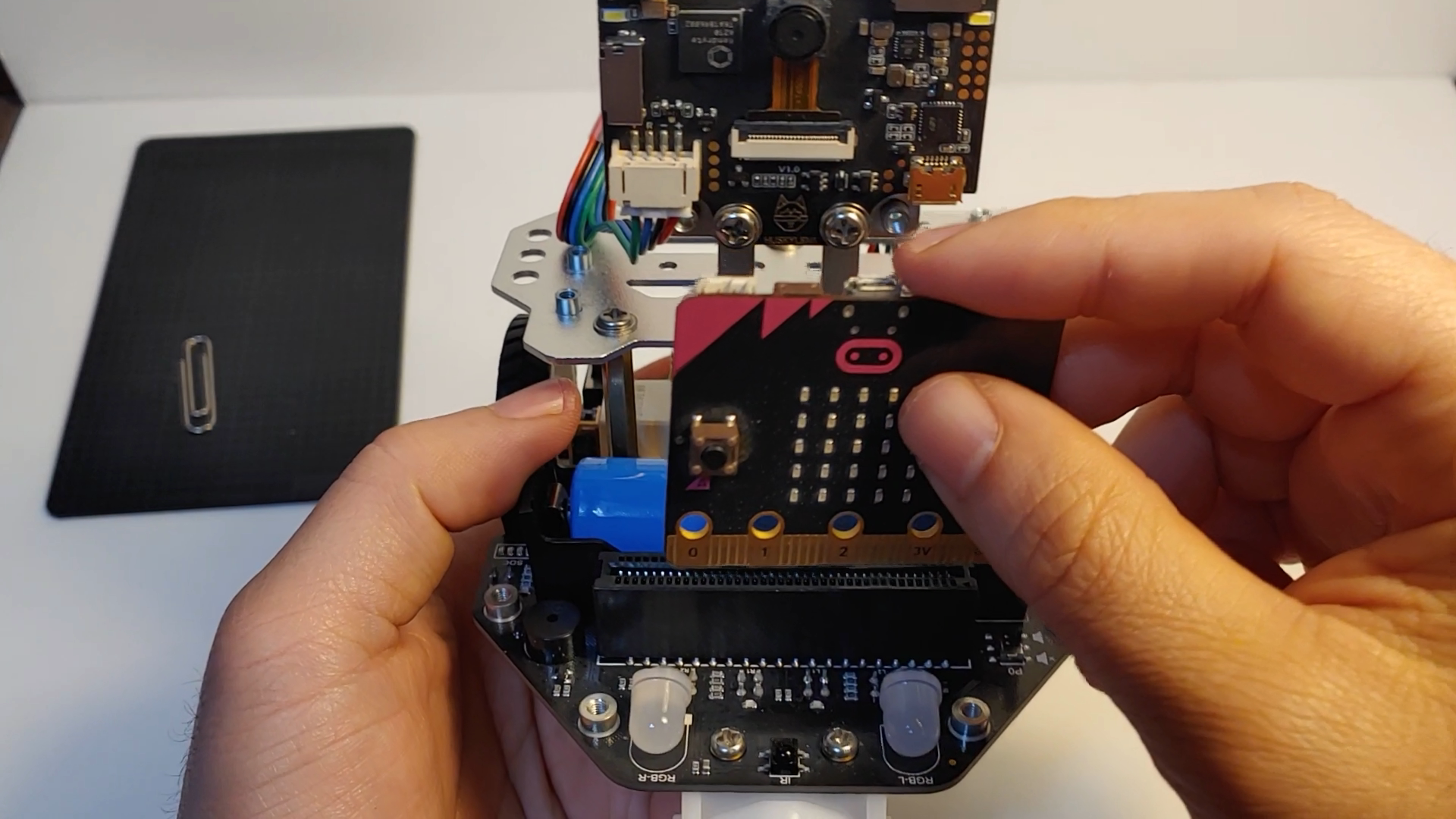

초음파 센서 자리에 허스키렌즈를 조립한다. 그리고 I2C포트에 색을 맞춰서 꽂는다.

|| 메이크코드로 블록코딩 하기

순서도에 맞게 하나씩 하나씩 만들어 보자.

| R/C CAR 블록코딩

조종기 블록코딩

1) 새 프로젝트 만들기

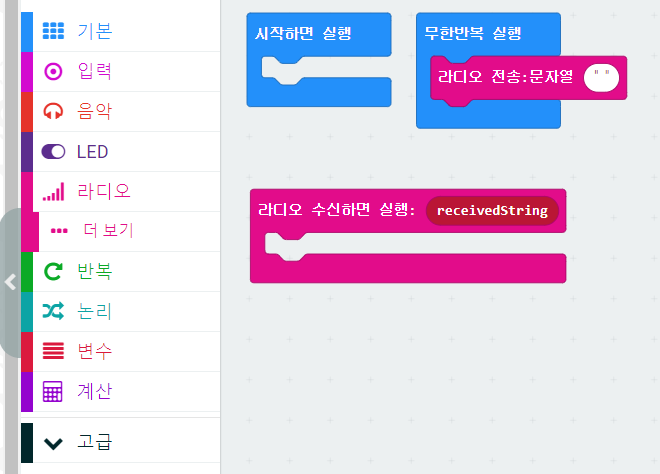

'마퀸조종기' 이름으로 새 프로젝트를 만든다. 조종기는 '라디오 그룹을 '1'로 설정하고, '가속도 센서 감지하면 실행' 블록만 사용한다. '무한반복 실행' 블록은 필요 없으니 삭제 한다.

2) 앞으로, 뒤로, 왼쪽으로, 오른쪽으로, 정지 이벤트에 대한 블록코딩 하기

각각의 이벤트에 맞게 '가속도 센서 감지하면 실행', 'LED 출력' , '라디오 전송 문자열' 블록을 이용하여 블록코딩을 한다. 실제 동작을 해보면 반응이 느리다. LED 출력 블록의 갱신 주기(400ms)가 있어서다. 반을을 빠르게 하려면 갱신 주기를 0 또는 LED 출력을 사용하지 말이야 한다. 블록 편집기에서는 할 수 없기 때문에, 그 부분은 자바스크립트 편집기에서 추가하여 갱신 주기를 0으로 만든다.

블록 편집기에서 자바스크립트 편집기로 변경하고 ', 0'을 basic.showLeds 함수에 추가한다.

마이크로비트 시뮬레이터로 테스트를 한다. 이상 없이 화살표가 표시 되면 마이크로비트에 다운로드를 한다.

마퀸 플러스 블록코딩

1) 새 프로젝트를 만들기

'마퀸카트' 이름으로 새 프로젝트를 만든다.

2) 마퀸 플러스 & 허스키렌즈 확장 프로그램 추가하기

고급 > 확장 메뉴를 이용하여 마퀸 플러스와  허스키렌즈 확장 프로그램을 추가한다.

3) I2C 및 라디오 기능 초기화

마퀸 플러스 & 허스키렌즈를 사용하기 위해 I2C 초기화를 하고, 허스키렌즈 알고리즘은 Tag Recognition로 설정한다. 마이크로비트 통신을 위한 라디오그룹을 1로 설정한다.

4) 주행을 위한 마퀸 플러스 블록코딩하기

'라디오 수신화면 실행' 블록을 이용하여 forward(앞으로), backwards(뒤로), left(왼쪽으로), right(오른쪽으로), stop(정지) 수신문자열에 동작할 수 있게 블록코딩을 한다. 각각의 동작은 빈 함수로 만들어 놓는다.

5) 앞으로, 뒤로, 왼쪽으로, 오른쪽으로, 정지 함수 블록코딩

'LED 출력' 블록을 추가하여 화살표를 그린 후 자바스크립트 편집창에서 ', 0'을 추가하여 LED 표시 갱신 주기를 0으로 만든다.

6) 정지선 인식 블록코딩

* 라인트레킹 센서 L2, R2를 이용하여 검은색이 인식되면(정지선)

* 마퀸 플러스 모터의 동작을 멈춘다.

* 허스키렌즈를 이용하여 정해진 Tag를 인식하면 경적을 울리고 앞으로 전진한다.

이것을 findStopLine 함수로 만들어 '무한반복 실행' 블록에 추가한다.

7) 경적 울리기 블록코딩

'도솔도레미레도솔 라파라도파미레도 시솔시레솔파미레 미솔레솔도' 음계만으로 이 노래가 무엇있지 않다면 대단! 들으면 누구나 알 수 있는 노래다. 처음에 음악 블록에 있는 '다다둠'을 사용했다. 그러나 'program too big by' 오류가 났다. 마퀸 플러스 & 허스키렌즈의 차지하는 용량이 꽤 되는거 같다.

8) 완성

|| 완성된 블록코드

드디어 완성했다. 부족한 부분이 있어 채우면 좋지만, 어렵게 하는 것 보다 단순한 편이 더 좋은 것 같다.

makecode.microbit.org/_Hmy8W9gF2V4J

makecode.microbit.org/_5hu075X3p97P

|| 동작 영상

중간 중간쯤 보면 마퀸 플러스가 벽을 뚫고 바닥으로 떨어질뻔 했다 ㅠㅠ. 자유 미션 할 때는 넓은 곳에서 해야 겠다. 이제 자유 미션이 남았다. 열심히 공부해서 자유 미션도 열심히 하자!

이전글 - 2021.04.30 - [EDU/마퀸 플러스 & 메카닉 파츠] - [마퀸 플러스 & 메카닉 파츠 무상체험단] 개봉기

다음글 - 2021.05.13 - [EDU/마퀸 플러스 & 메카닉 파츠] - [마퀸 플러스 & 메카닉 파츠 무상체험단] 자유 미션 : 마퀸 카트

마이크로비트 마퀸 공식 구입처 : 아이씨뱅큐 www.icbanq.com/

아이씨뱅큐 공식 카페 : cafe.naver.com/icbanq

아이씨뱅큐 공식 블로그 : blog.naver.com/icbanq

마이크로비트 공식 카페 : cafe.naver.com/bbcmicro

나도메이커 유튜브 채널 : www.youtube.com/user/ICbanQ

나의 필수 미션은

'마퀸 플러스로  TAG 인식해서 정해진 TAG가 맞으면 경적 울리고 전진하기'다. 처음 선택할 때는 이상한 게 없었는데, 막상 하려고 하니 뭔가 빠진 듯한 느낌이 들어서 시나리오를 생각해 봤다.

시나리오 1 : 마퀸 플러스가 주행 중 정해진 TAG를 인식하면 경적 울리기

간단하지만, '전진하기' 빠져 있다.

시나리오 2 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면,  경적을 울리고 전진하기

이게 대략적으로 맞는 듯하다.

'달리는 마퀸 플러스를 정지선에서 멈추고 허스키렌즈로 TAG를 인식하여 정해진 TAG라면 경적을 올리고 전진하기'로 바꾸니 무엇이 필요한지 명확해졌다.

구현해야 할 기능

1) R/C CAR

제일 간단한 방식으로 2개의 마이크로비트와 마플 카트(마퀸 플러스 카트)로 구현한다.

2) 정지선에서 멈추기

마플 카트에 있는 적외선 센서를 이용하여 정지선(검은색)을 인식하여 마플 카트를 멈춘다.

3) TAG 인식하기

마플 카트가 정지선에 멈춰 있을 때 허스키렌즈를 이용하여 TAG를 인식한다.

4) 경적 울리기

간단한 경적 멜로디를 만든다.

정리해 보니 간단하다. 문서작업도 개봉기 문서보다 쉽게 끝날거 같은 느낌이 든다. 내일(토요일 5-8)은 필수 미션을 마무리 해야 겠다.

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.

| 마퀸 플러스 & 메카닉 파츠 개봉기

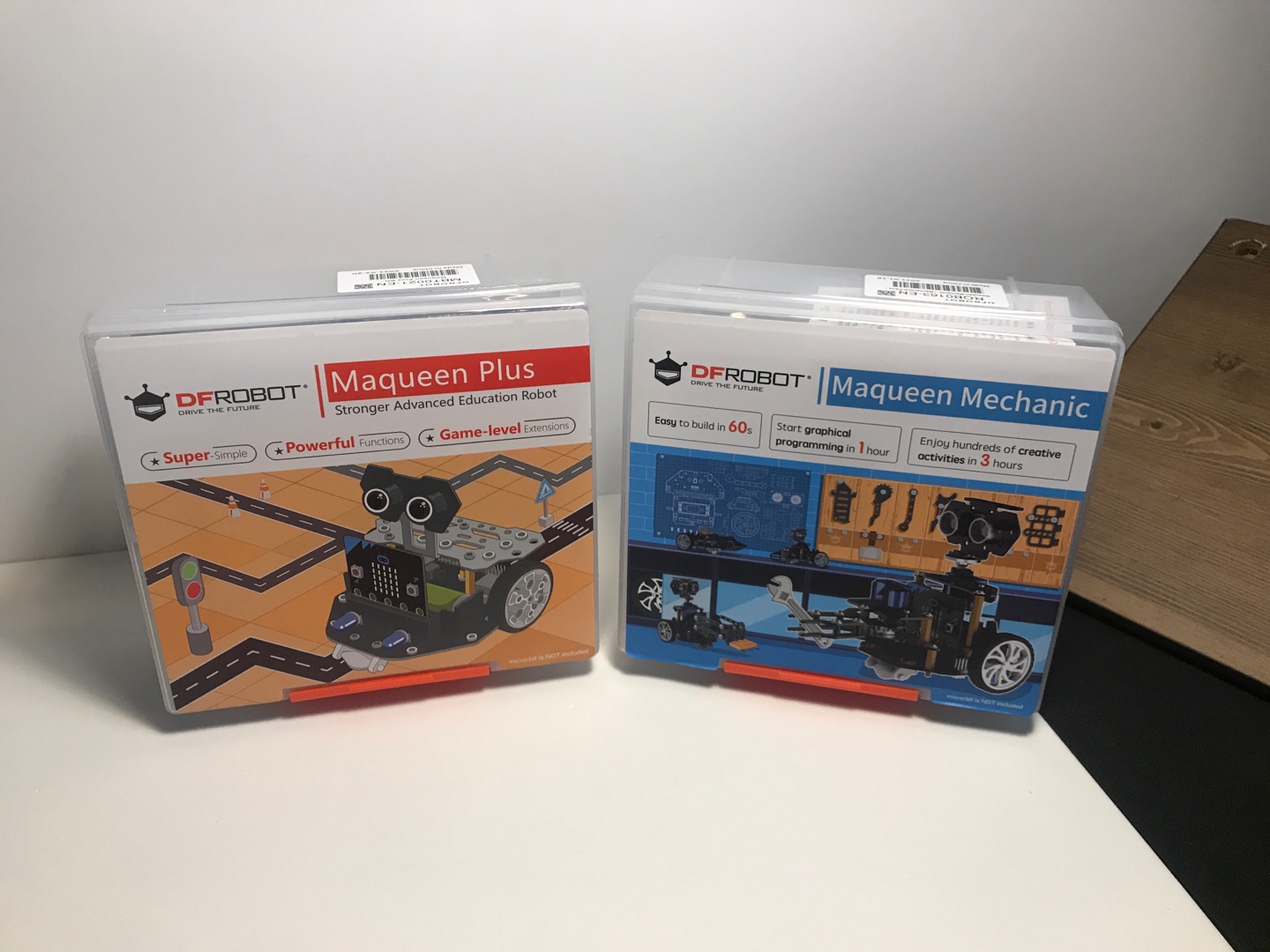

드디어 무상체험단 제품이 마퀸 플러스(Maqueen Plus)와 마퀸 메카닉(Maqueen Mechanic) 제품이 집으로 도착했다. 3주 동안 개봉기를 시작으로 필수 미션과 자유 미션을 할 책상 위에 올려 봤다.

앙증맞은 사이즈에 내용물을 잘 보여주는 심플한 표지 디자인이 눈에 들어왔다. 괜찮은 느낌이 들었다. 라떼는 피지컬 컴퓨팅 코딩 교육이란 것 자체가 없었다. 사고력을 키우는 과학상자(요즘 나오는 과학상자와 많이 다름)가 있었지만 이 범주에 속하지 않는다. 요즘 잘나가는 코딩 교구 중 하나인 마퀸의 형쯤 되는 마퀸 플러스와 마퀸 메카닉의 개봉기를 시작해 보자.

| 먼저 마퀸 플러스 박스

박스를 열면 마퀸 플러스 유저 가이드와 라인 트레이서 용 맵이 있고 그 밑에 기본 부품들인 마퀸 플러스 보드, 바퀴, 서포트 판 & 서포트 & 볼트, 초음파 센서가 있다. 뭔가 하는 기분 좀 낼겸 벽면에 맵과 일정표를 걸어 두었는데, 기분 좋다^^.

| 유저 가이드를 참고하여 마퀸 플러스 조립하기

스펙 사항을 알아보기 전에 생각의 흐림대로 유저 가이드를 참고하여 조립했다.

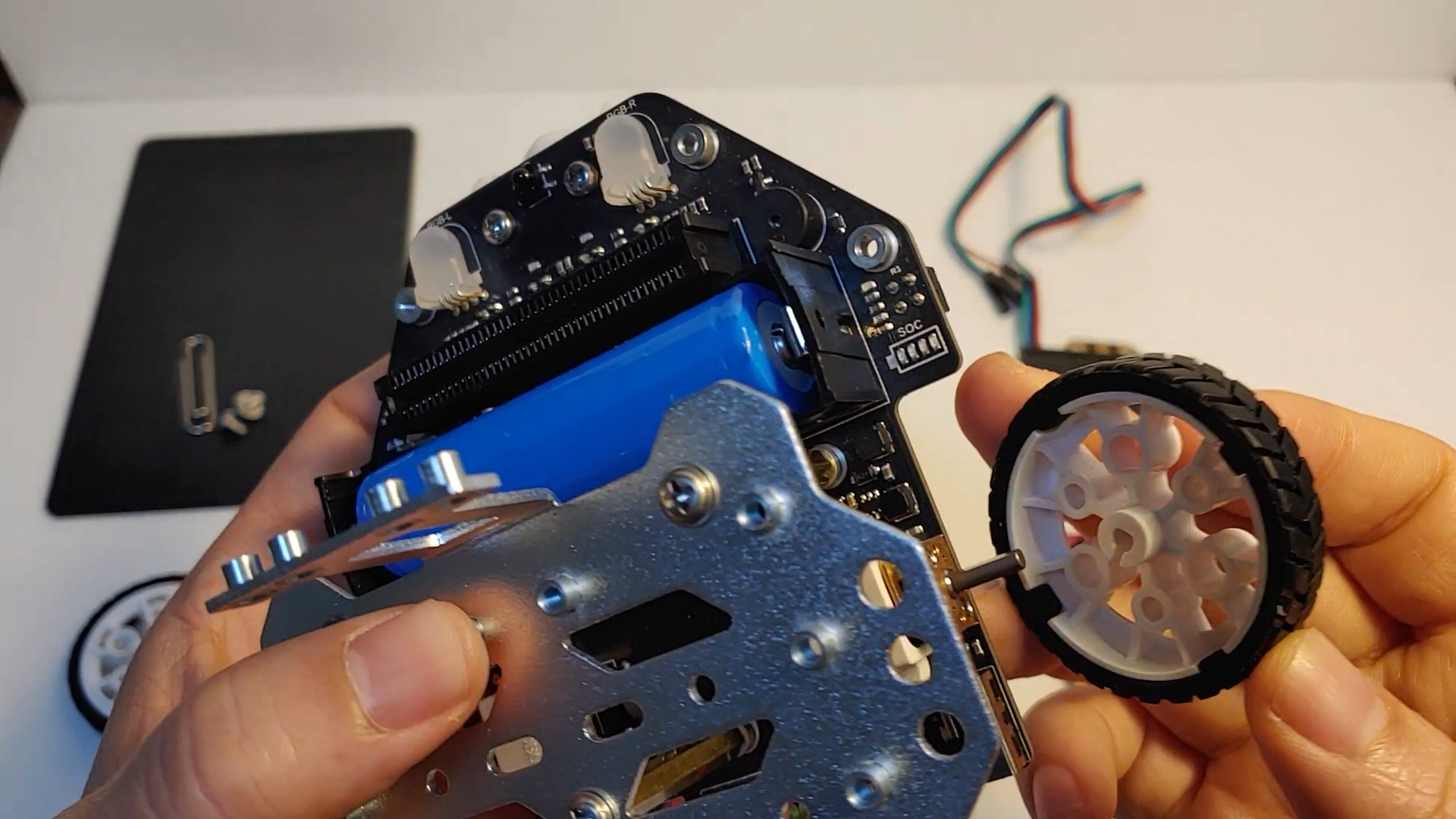

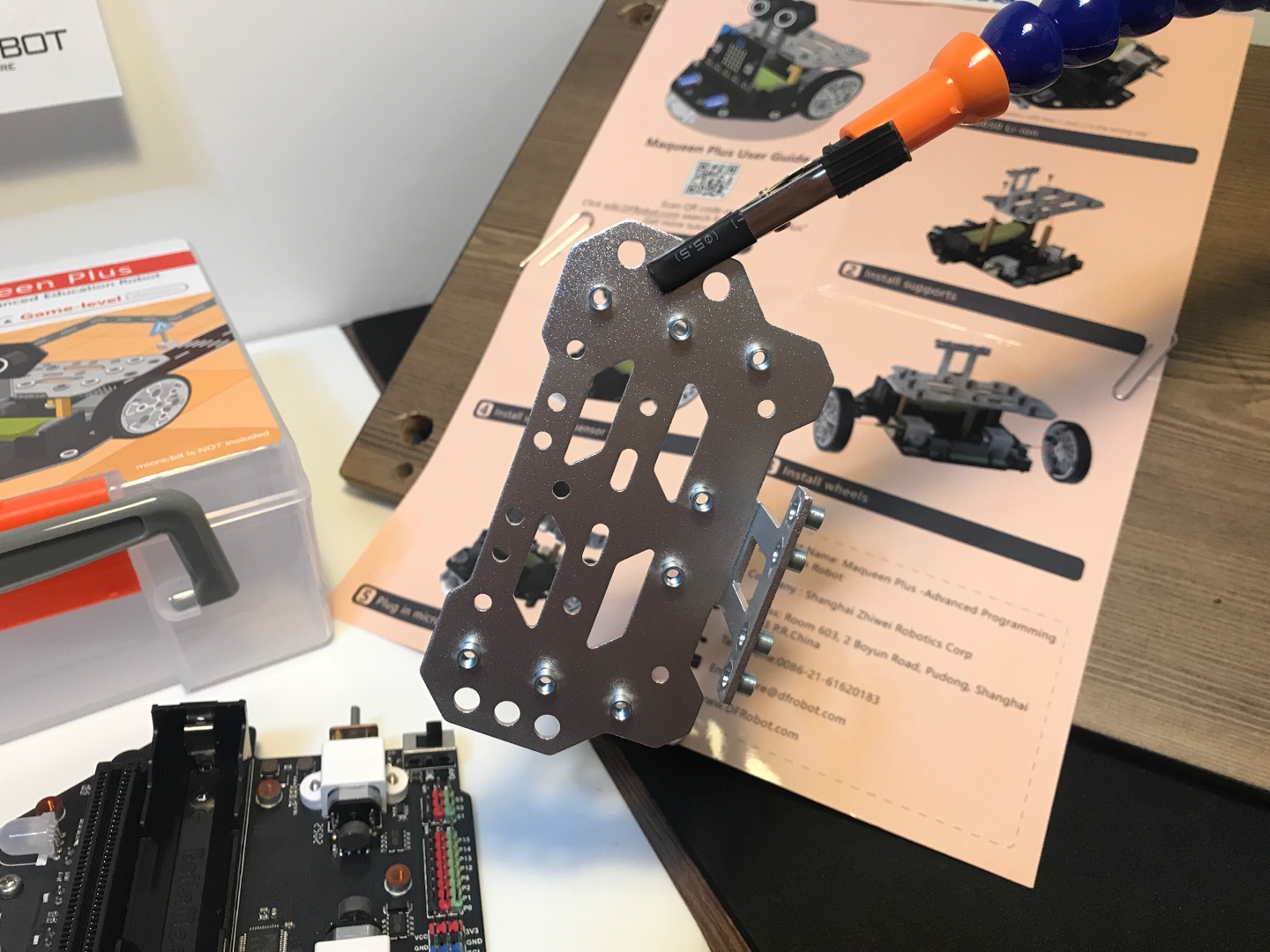

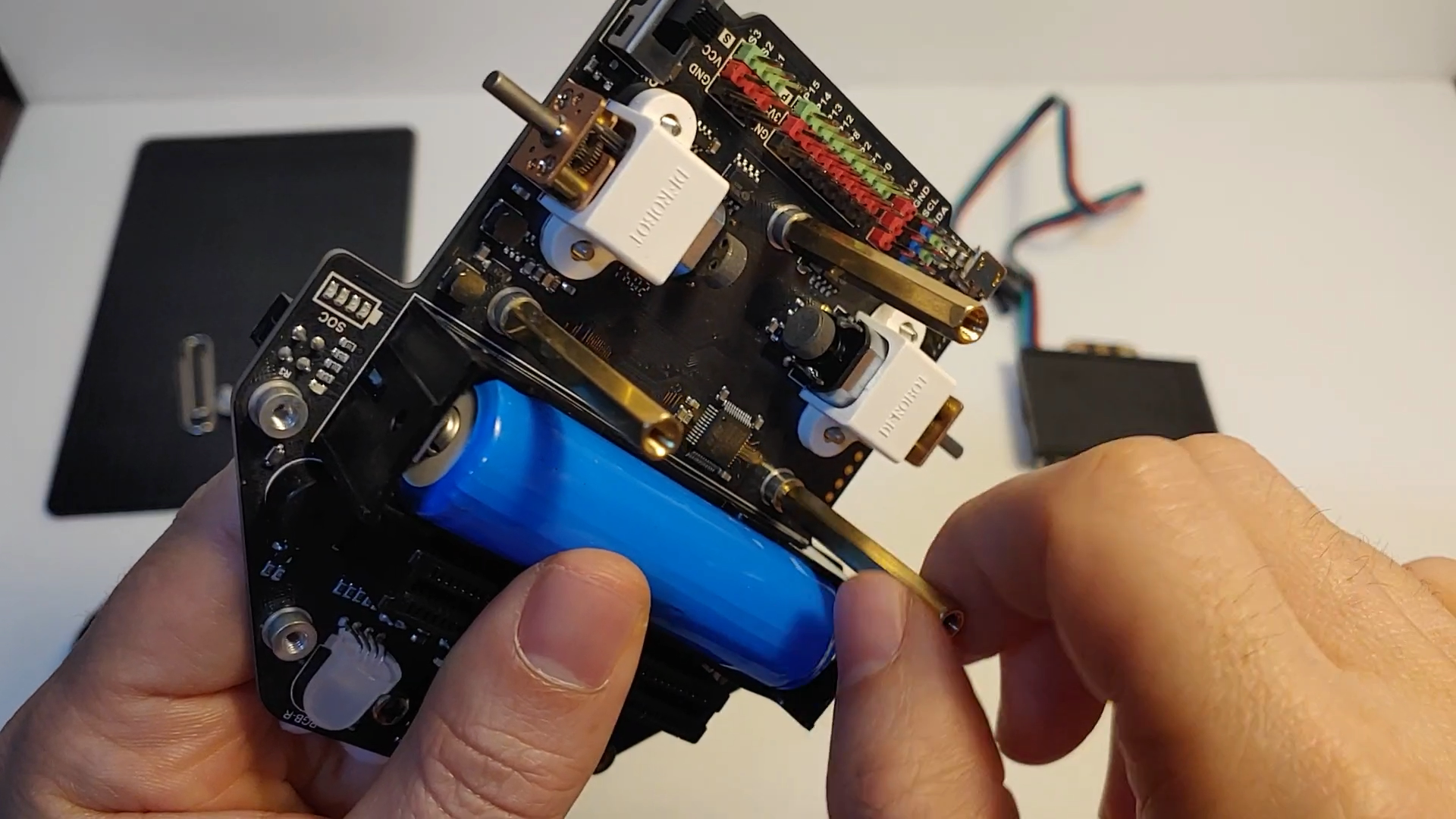

마퀸 프러스 보드에 1) 배터리를 설치하고, 2) 지지대를 이용하여 판을 설치하고, 3) 바퀴를 설치하고, 4) 초음파 센서를 설치하고, 5) 마지막으로 마이크로비트를 꽂으면 된다.

이전다음

012345678

가지고 있는 18650 배터리가 보호형이라서 길이가 70mm다. 손으로 끼고 빼고 하는게 힘들다. 이 부분은 65mm짜리 보호형 배터리를 사용하는 것이 좋다.

| 마퀸 라이트 VS 마퀸 플러스

동생 라이트보다 형 플러스의 좋은 점을 알아 보자.

배터리면 배터리, 모터 성능이면 성능이 플러스가 많이 좋아졌고, 라인 트레킹 센서가 2개에서 6개로 늘어 나면서 교자로에서 진행 방향을 선택 할 수 있게 되었다. 라인 트레이서 로봇으로는 부족함이 없다. 거기에 허스키렌즈 AI 카메라 설치 지원을 해서 인공지능 관련 학습 또는 프로젝트를 간편하게 맛 볼 수 있다.

| 마퀸 플러스를 한층 더 멋지게 해줄 마퀸 메카닉 개봉

마퀸 메카닉은 기대를 안했지만, 그래서인지 부품 퀄리티에 놀랬다.

이전다음

012

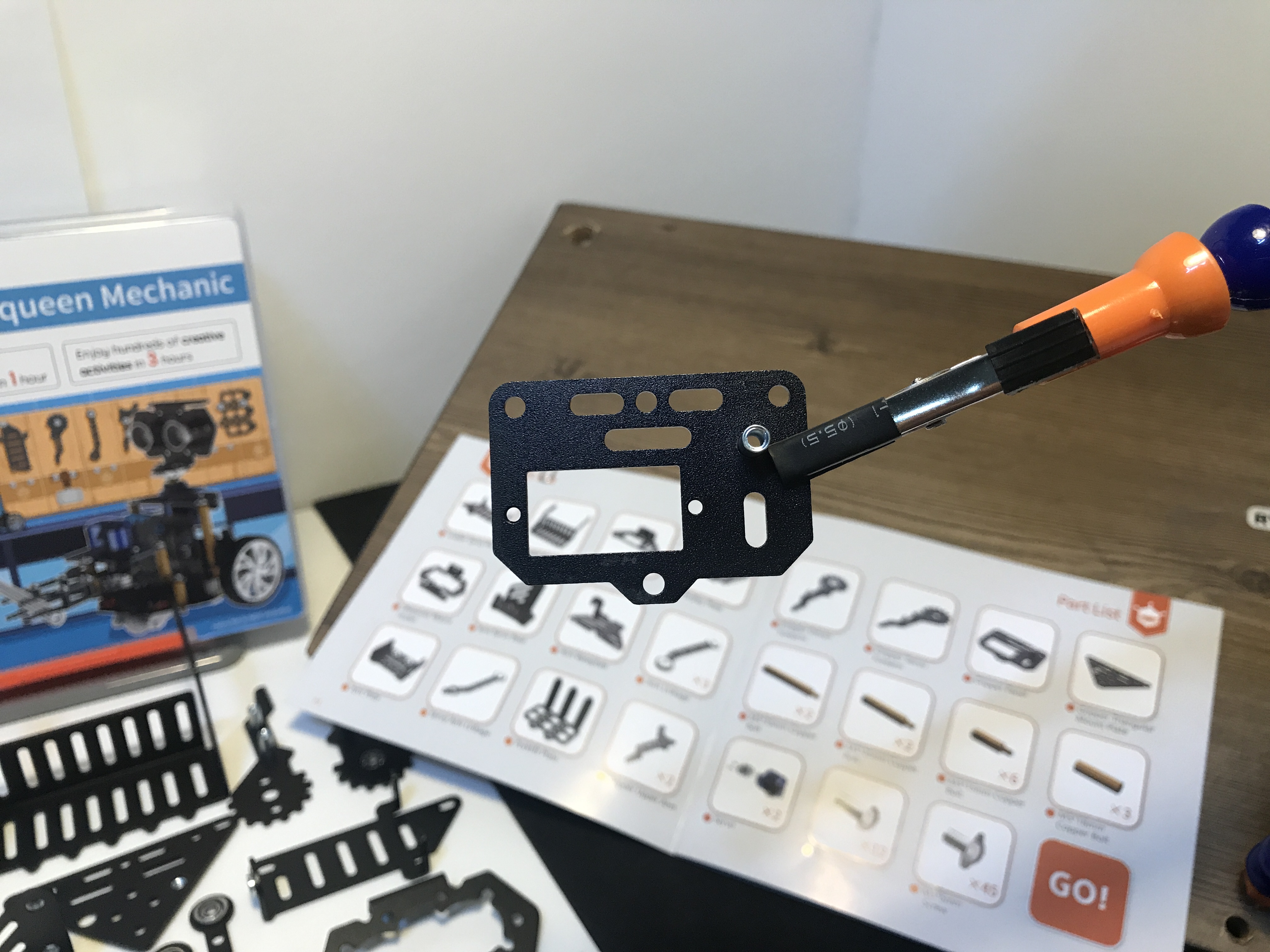

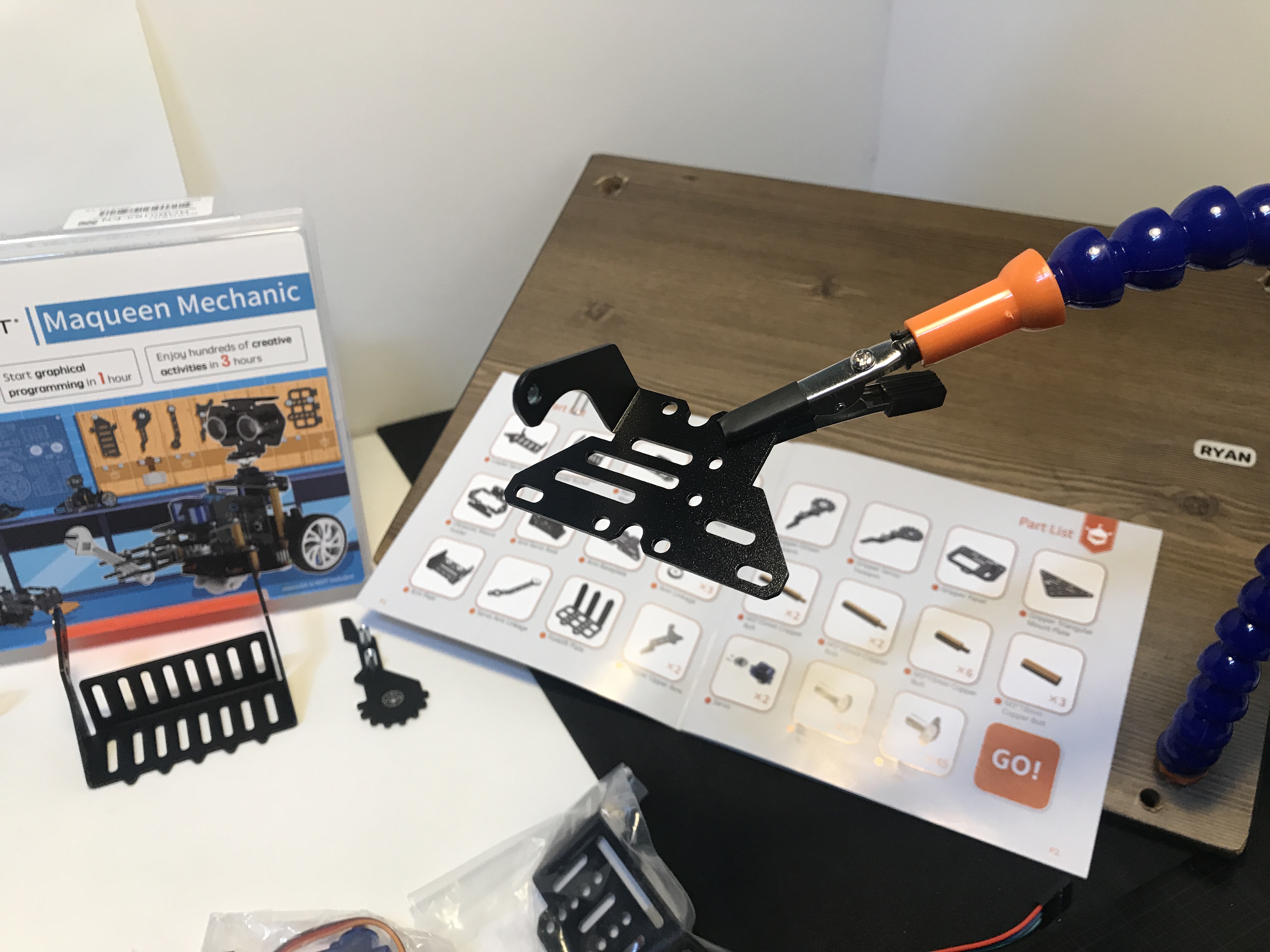

마퀸 메카닉 박스를 열면 설치 메뉴얼 그리고 드라이버와 많은 부품들이 들어 있다. 뿐만 아니라 기본 부품들로 다양한 형태의 모양을 만들 수 있게 메뉴얼을 제공 한다.

메뉴얼에 소개된 것은 1)Loder 2)Bulldozer 3)Forklift 4)Mechnical Beetle 5)Pan-tilt-zoom Mechanical Beetle 6)Pan-tilt-zoom Forklift 7)Pan-tilt-zoom Loader 8)Loading Truck 9)Rotating Forklift 10)Multi-Purpose Engineering Vehicle(MPEV) 11)Liftable Mechanical Beetle 이다.

이전다음

0123456789

이전다음

0123456

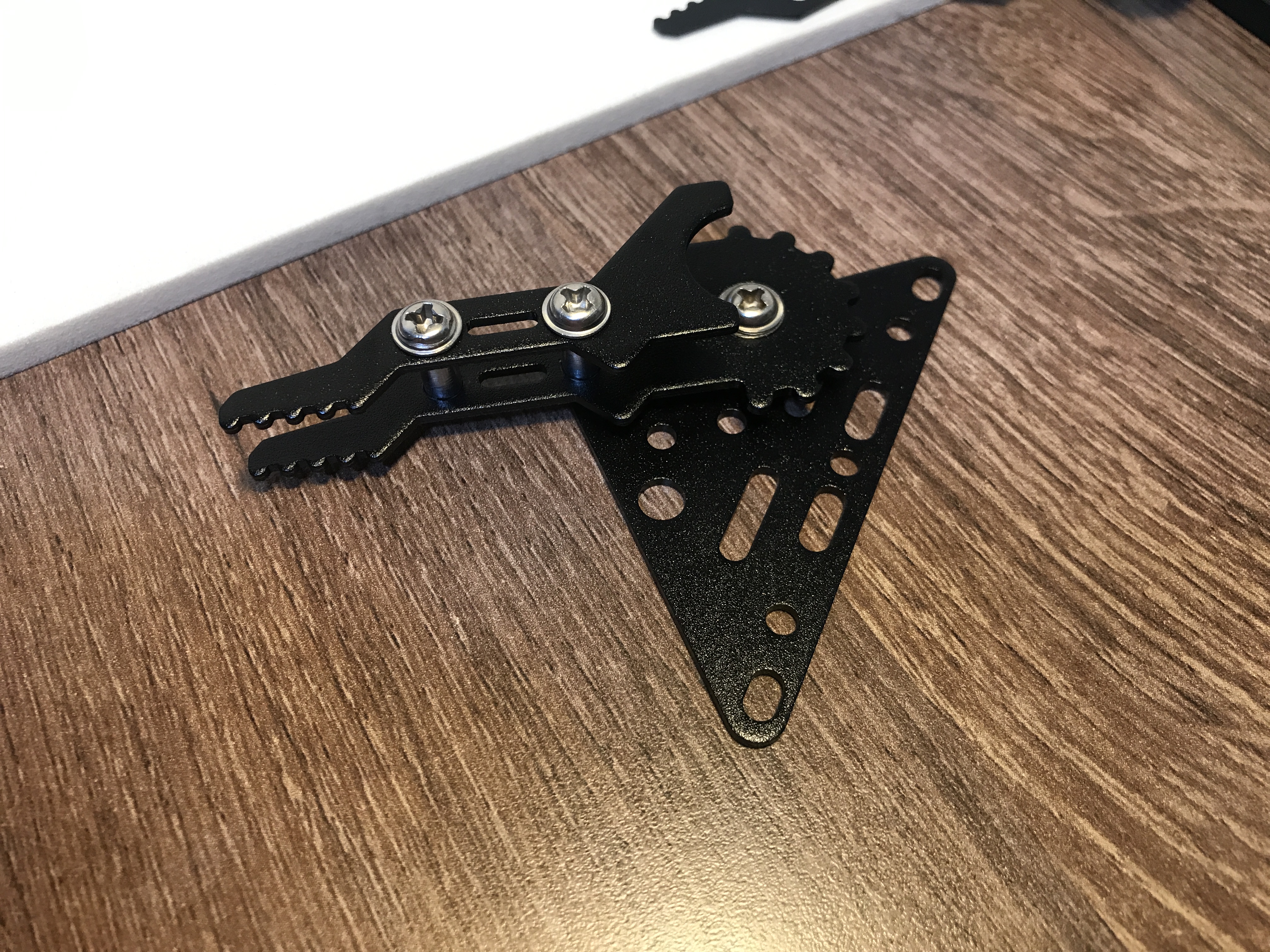

마퀸 메카닉 부품들 자체가 고급 스럽지만 연결 부분에 저항없이 부드럽게 움직일 수 있게 볼베어링이 있는 것을 눈으로 보고 많이 놀랬다. 실제 조립하고 동작해보면 그 만족도는 높다. 마퀸 메카닉 부품들과 같이 쓸 수 있을까 싶어서 당근을 통해 과학상자 6호를 당근한 것을 비교해 보고, 과학상자 6호를 멀리 멀리 밀어 놨다.

| Liftable Mechanical Beetle 조립하고 설치 하기

Liftable Mechanical Beetle를 만들기 위해서는 Forklift와 Mechanical Beetle를 만들어 조합해야 한다.

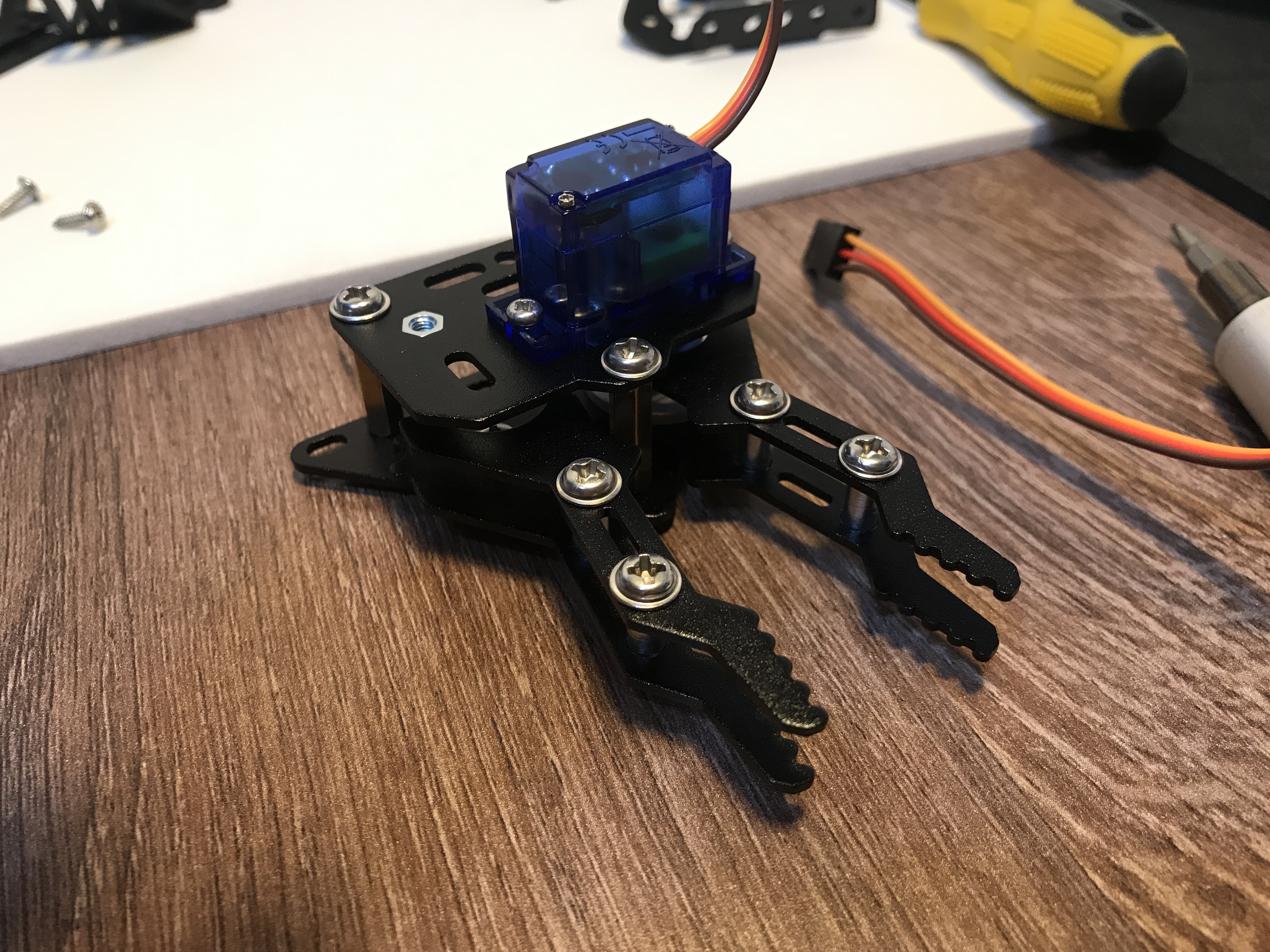

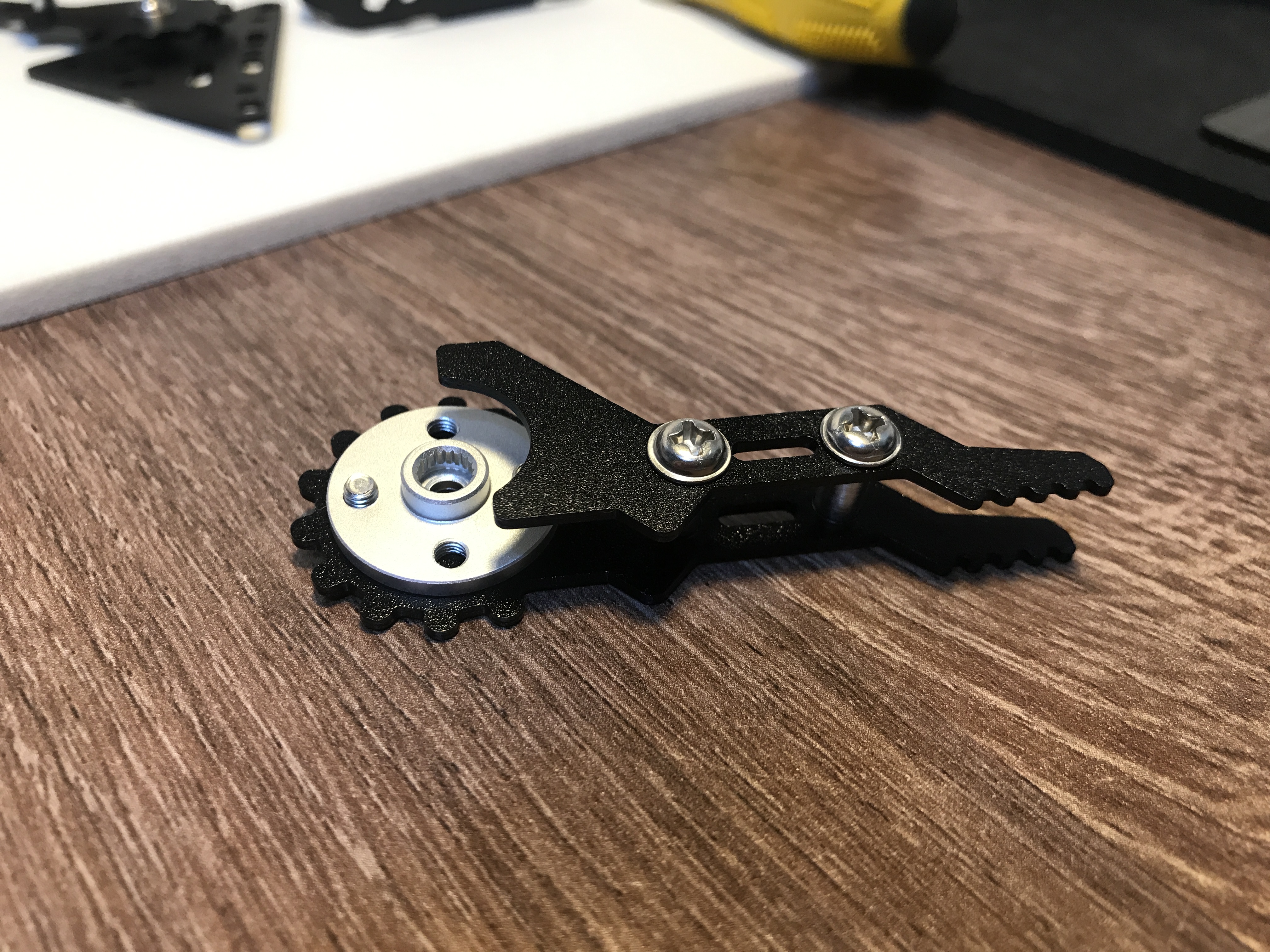

| Forklist 조립하기

이전다음

0123456789

이전다음

0123

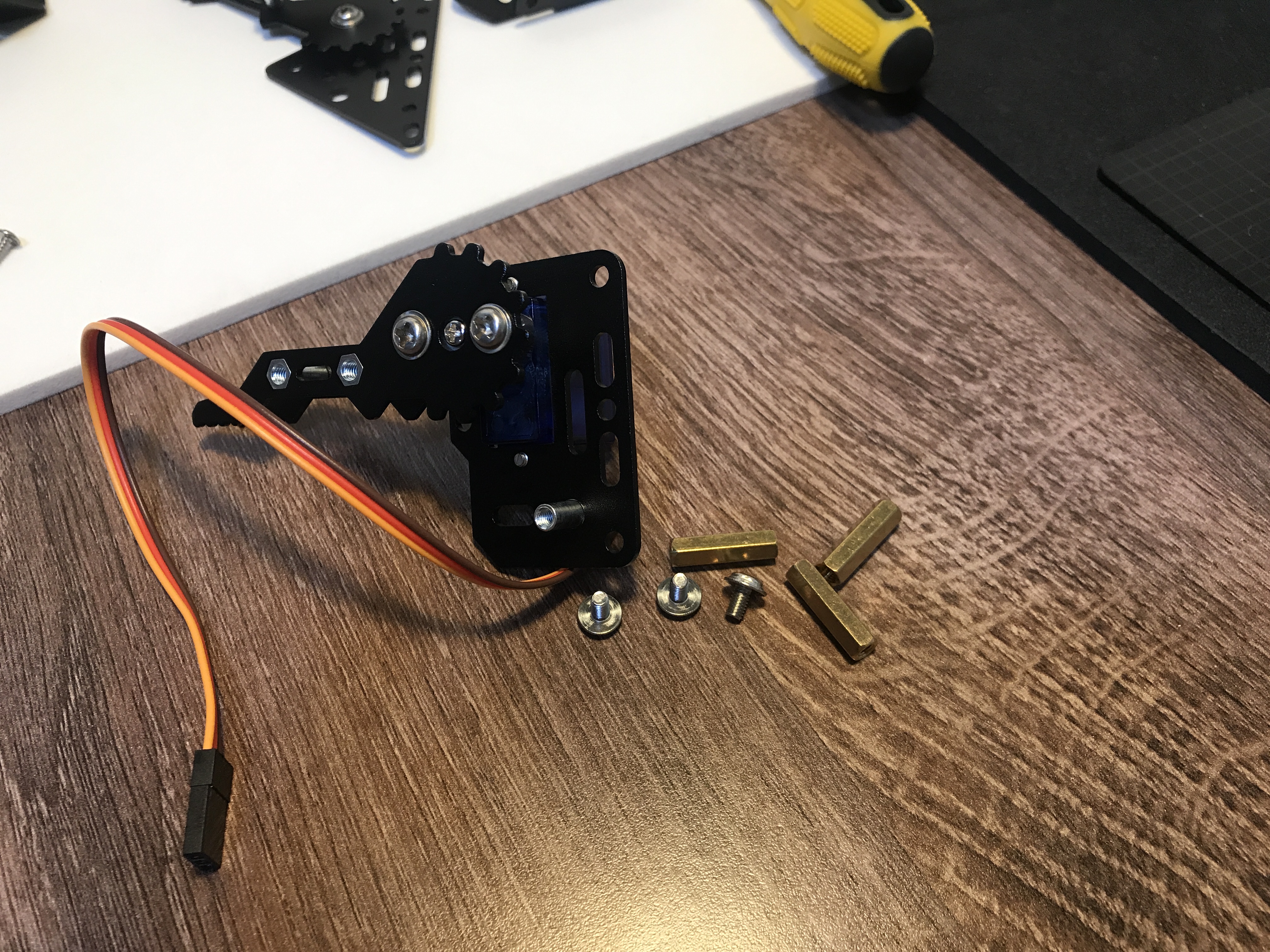

서보 모터와 같이 동봉된 동그란 것과 결합하기가 조금은 힘들다. 꽉꽉 눌러서 끝까지 들어가게 해야 한다.
